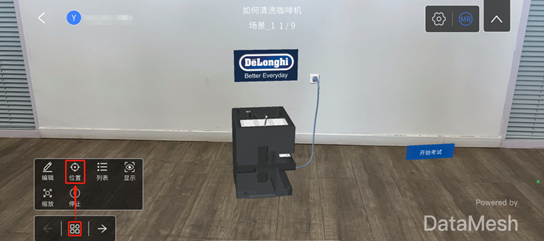

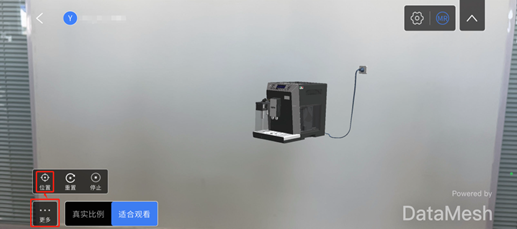

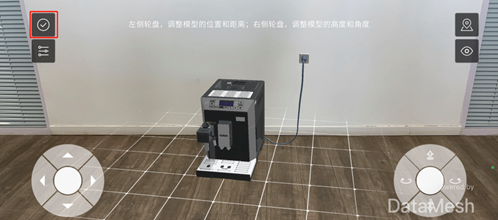

3.5 模型位置创建于2023年2月9日上次更新时间2023年2月20日由Xu, Ying 你在这里: 主要 产品用户手册 DataMesh One DataMesh One 5.5 使用手册 3. 功能说明 3.5 模型位置 < 所有主题 3.5.1 使用注视模式放置模型 打开模型或剧本后,模型的默认位置设置方式为注视模式。在注视模式下,模型会随着视野的移动同步的移动。移动摄像头(视野),点击屏幕中空白处即可将模型放置在视野前方的水平面上。 在模型或剧本播放过程中如需重新进入注视模式,可使用如下步骤: 进入模型位置设置: 如果打开的是模型资源,可点击更多选项按钮 >【位置】 进入模型位置设置。图 1 模型资源位置设置 如果打开的是剧本,可点击更多选项按钮 >【位置】进入模型位置设置。图 2 剧本中模型位置设置 点击 进入注视模式。 移动摄像头(视野),点击屏幕中空白处放置模型。 图 3 放置模型 点击 结束模型放置。 3.5.2 使用轮盘调整模型位置 步骤 在模型或剧本播放过程中,点击更多选项按钮 >【位置】,进入模型位置设置。 如果打开的是模型资源,可点击更多选项按钮 >【位置】 进入模型位置设置。 如果打开的是剧本,可点击更多选项按钮 >【位置】进入模型位置设置。 使用轮盘调整模型位置、距离、高度和角度。图 4 使用轮盘调整模型位置 左边的轮盘可以控制模型在水平面上前后左右移动。 右边的轮盘可以控制模型的高低的朝向的角度。 点击 结束模型位置调整。图 5 结束模型位置调整 3.5.3 扫码定位 MR 模式下,通过扫描代表剧本中模型位置的二维码,可将虚拟物体、准确的放置在二维码所在的位置上,方便用户定位模型。 步骤 登录 FactVerse 云平台,找到剧本资源并在剧本文件详情页面下载定位码。图 6 下载定位码 打印定位码。 在 DataMesh One 端打开剧本。 点击 >【位置】进入模型位置设置。 点击 可进入扫码模式。图 7 扫码模式 扫描定位码完成模型定位。 3.5.4 空间锚定位 通过对剧本进行空间锚点的添加,对周围环境信息的读取,帮助剧本在大场景下快速定位。 空间锚定位功能说明: 空间锚功能仅适用于剧本。 锚点建议添加在平面、重要且周围环境信息易读取的位置。 在添加锚点界面可对锚点进行修改名称、增加、删除。 空间锚定位状态: 默认状态 :剧本不包含空间锚,点击图标进入创建空间锚流程。 定位状态 :剧本正在使用空间锚进行定位。 创建空间锚点后,再次打开剧本识别到空间锚点位置信息后可自动将剧本定位到创建锚点时的位置。 空间锚点校准:若想修改锚点定位,在锚点列表点击锚点名称,锚点图标变成蓝色可对剧本位置进行调整,可使用双轮盘进行姿态调整,调整无误后,点击 完成校准。 长按定位状态图标 可将锚点清空重置。 HoloLens 版添加锚点没有黄色平面,可直接点击设置。 添加锚点步骤: 登录 Azure 网站。注:空间锚定位功能需使用 Azure 空间定位点服务,服务收费信息请参考空间定位点定价 | Microsoft Azure: 在首页点击【创建资源】。图 8 创建资源 在创建资源界面使用搜索框搜索 “空间定位点”,然后选择【创建】。图 9 搜索空间定位点 填写创建空间定位点页面信息。图 10 创建空间定位点 创建完成后,选择【转到资源】查看资源属性。 将资源的账户ID和账户域值复制到粘贴板,供稍后使用。图 11 资源概要 在设置下,点击【访问密钥】。将账户密钥的主密钥值复制到粘贴板,供稍后使用。图 12 账户密钥 在 FactVerse 云服务端设置【空间定位配置】: 企业管理员登录 FactVerse 云服务。 选择【企业管理】>【企业配置】> 【空间定位配置】。 输入在粘贴板复制的账户ID、账户密钥、账户域名并保存。图 13 账户密钥 给剧本添加空间锚点: 登录 DataMesh One。 打开所需剧本。 点击 >【位置】进入模型位置设置。 点击添加锚点图标 。图 14 添加锚点 点击屏幕添加锚点。图 15 点击平面创建新锚点 添加锚点后需手持设备围绕该点以采集更多空间信息,实时显示采集进度。图 16 锚点添加中 加载完成后,锚点添加成功。图 17 锚点添加完成
