智慧机房可视化管理

通过简单的场景交互操作，对设备实施不同的操作而导致的不同场景，进行孪生场景还原。
Director
初级

通过本示例，你将能够了解

  • 学会使用常用功能组件并完成场景搭建
  • 学会添加颜色变化
  • 学会添加连接实现跳转功能
开始

操作步骤

1

快速创建数字孪生场景

  1. 登录DataMesh Studio，点击【新建】。
    从【我的资源】找到模型“jifang.glb”，拖入场景编辑区；

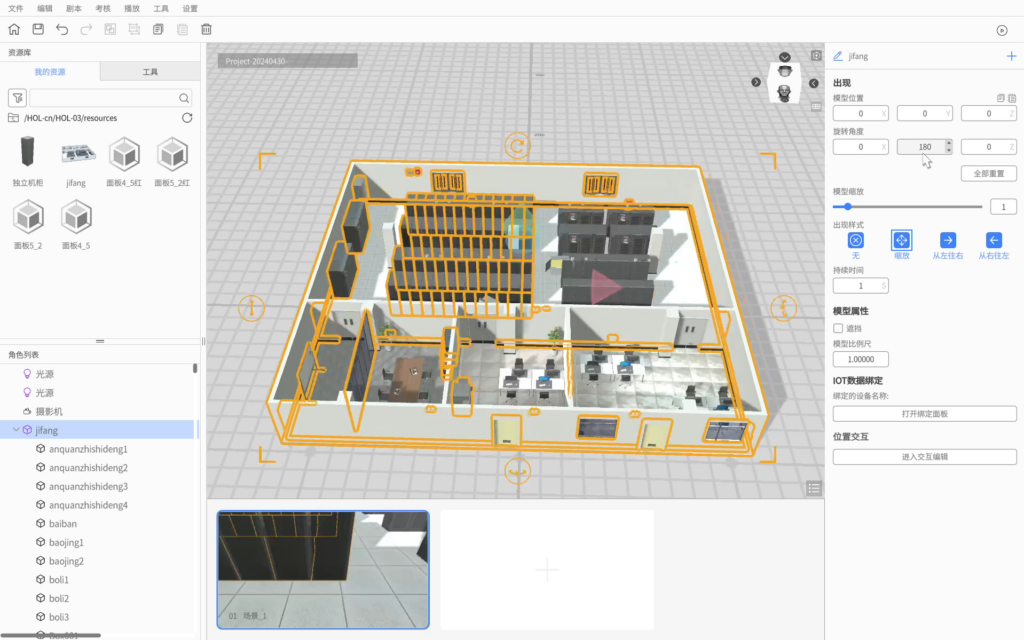

  2. 设置角色属性，调整机房模型位置坐标：（0，0，0），旋转角度：y轴180°。

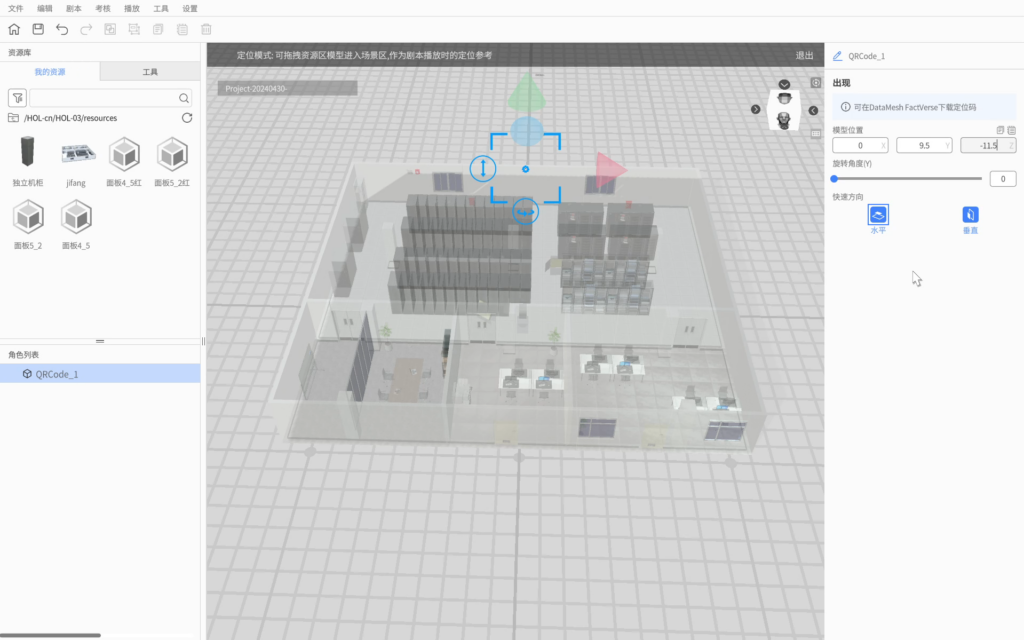

  3. 点击【剧本-修改剧本定位】，进入修改定位码模式。因设置俯瞰场景，需将定位码调整至（0，9.5，-11.5）。
2

添加常用功能组件

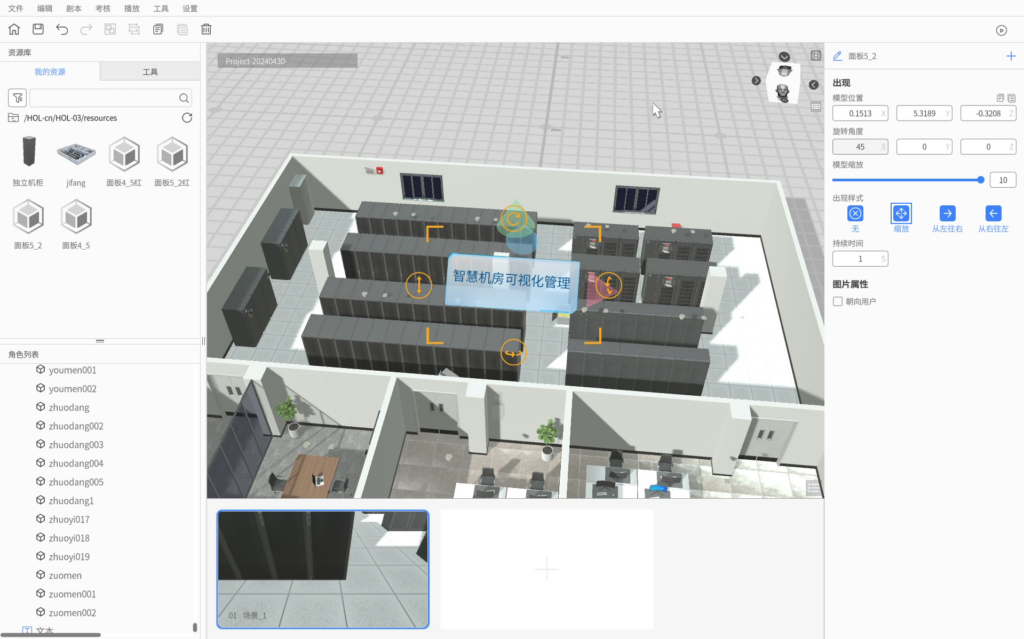

  1. 从【工具】拖入文本到场景编辑区，输入标题：“智慧机房可视化管理”。设置文本框透明度并放入图片作为底图；
  2. 新建场景02，拖入文本到场景编辑区，输入机房指标内容。
3

添加颜色变化

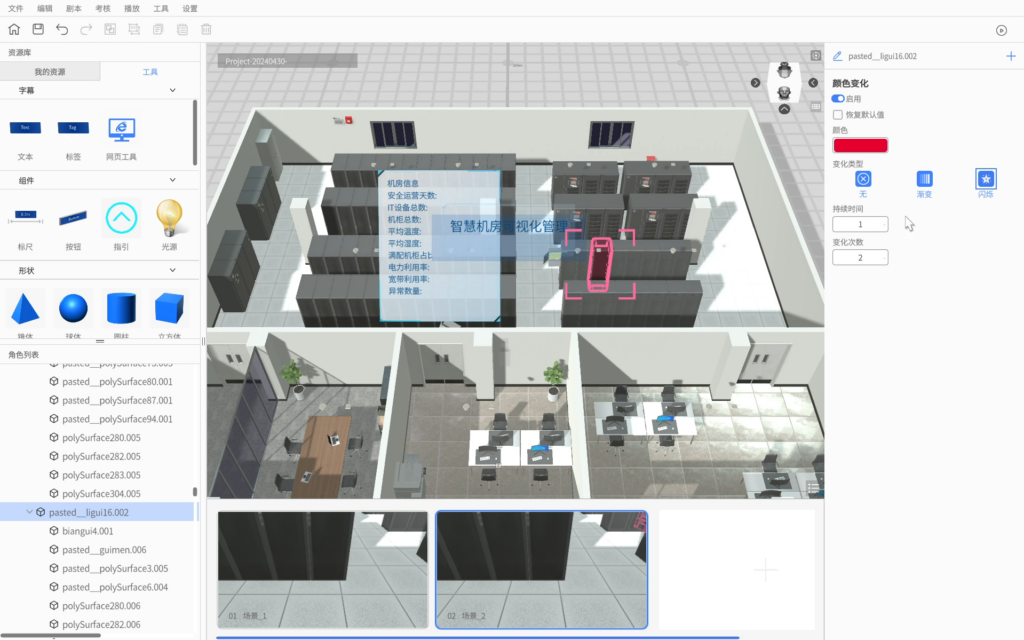

  1. 点击机柜模型，添加颜色变化，变化类型选择【闪烁】；

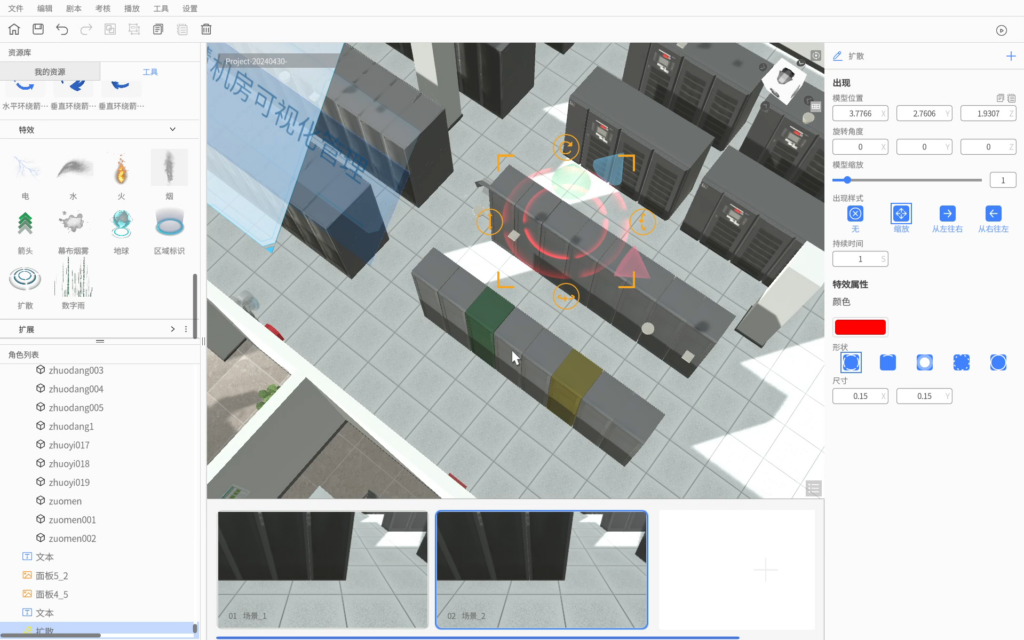

  2. 工具栏拖入扩散标识，放置在红色机柜上方，设置4秒后出现；

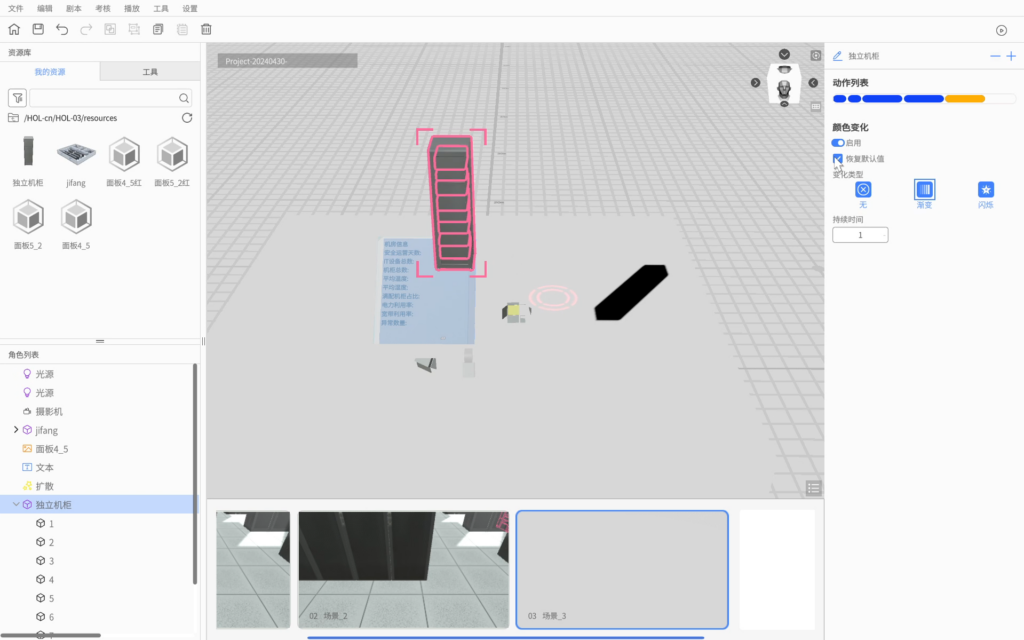

  3. 新建场景03，将红色机柜添加姿态调整并缩放为0，拖入新机柜模型替代选中模型，方便后续编辑。移动机柜至合适位置并放大，机房整体添加颜色变化，透明度调为0设置消失效果；

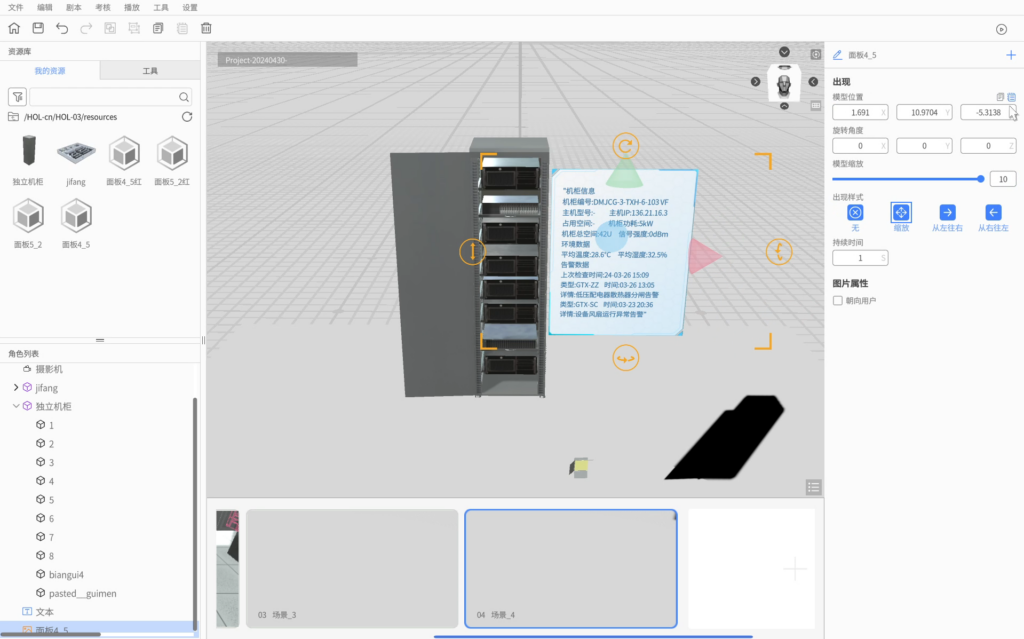

  4. 新建场景04，选中机柜门并旋转开启，添加机柜文本信息。新建场景5-10，分别添加文本框及对应信息。
4

页面跳转

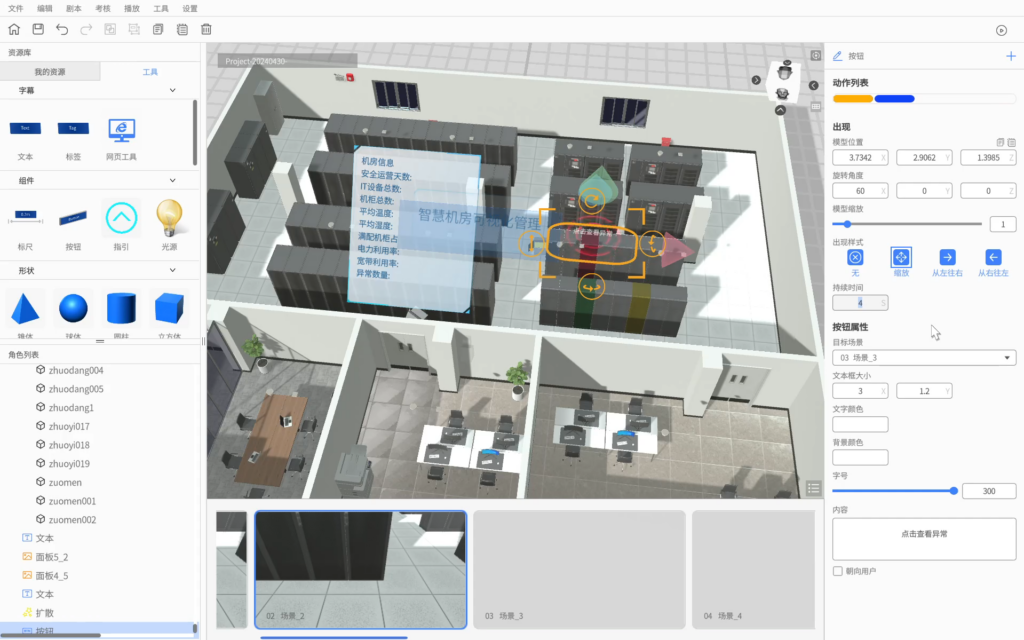

  1. 返回场景02，在标识处拖入按钮并设置透明，输入点击查看异常，跳转至场景03；
  2. 在场景03中加入按钮示意开门，并设置跳转场景04；

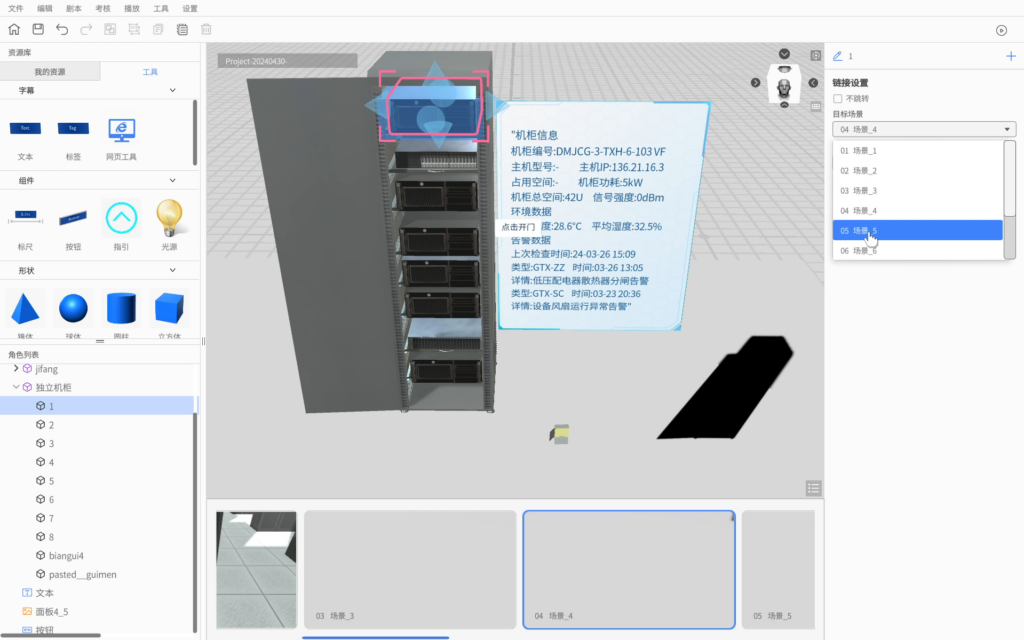

  3. 在场景04对服务器添加连接，1号设置跳转目标场景为05； 2号取消勾选【不跳转】，选择场景07。依次操作剩余服务器，并在后续场景均设置连链接跳转。
5

特效添加

  1. 调整机房模型透明度，机柜放回原有位置；

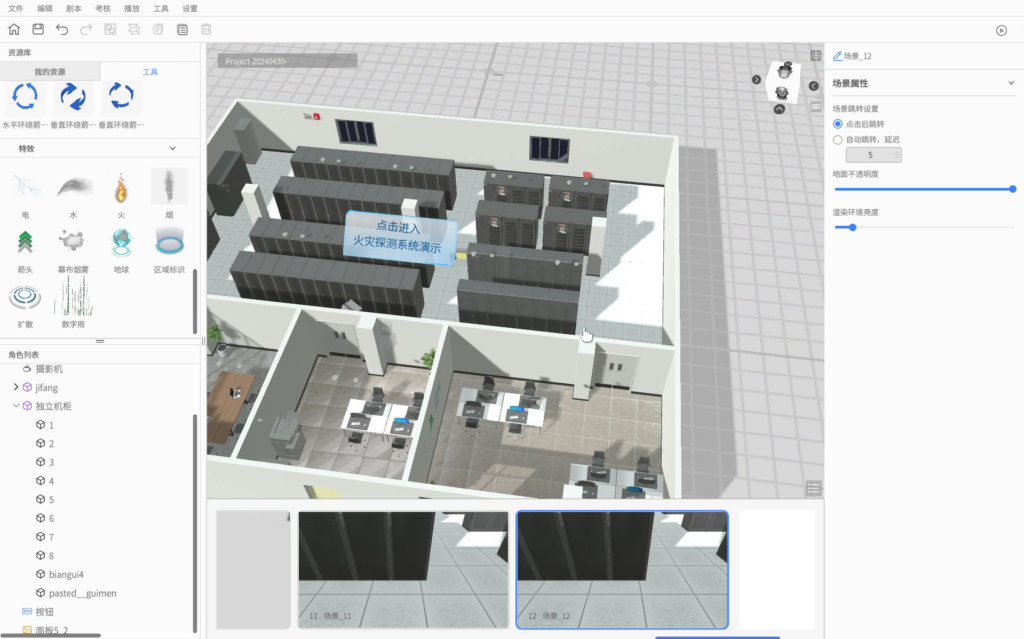

  2. 添加按钮提示，进入火灾探测系统演示，并设置跳转下一页；

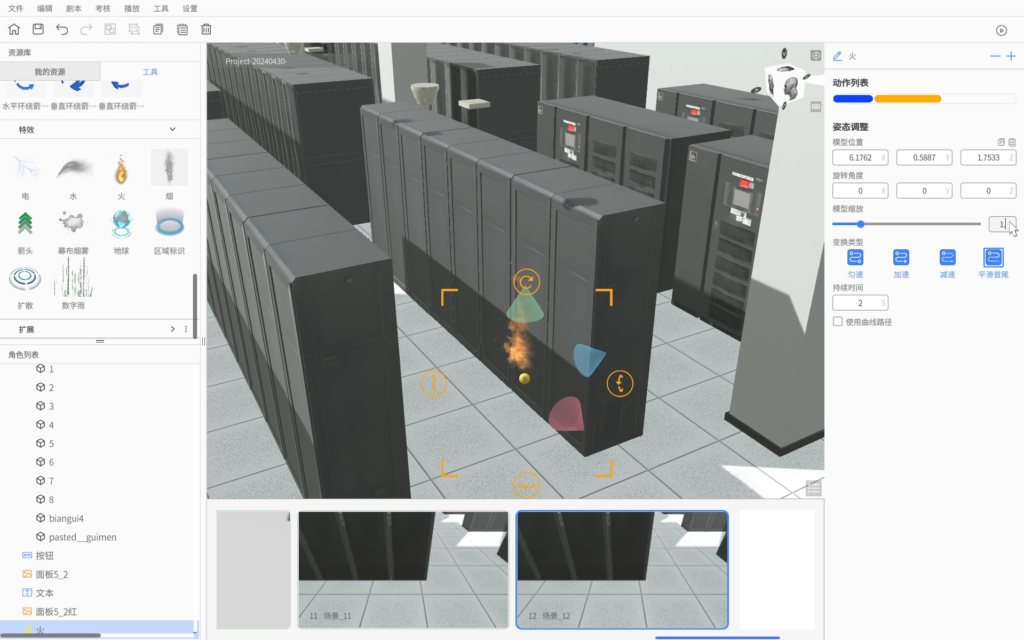

  3. 拖入工具栏中的特效-【火】，【烟】，调整出现时间，设置烟雾报警器的颜色变化，模拟起火-探测-灭火过程。
